智能药篮子解决方案

“智慧药篮子”医院药房药品管理系统

一、应用背景

      现代信息化不断发展，无线网络广泛应用。医院药房原有的管理机制已不适用当今时代病人取药的方式，医院药房内药品多，种类繁杂，当不小心拿错药品给带病人就难以追寻。虽然有多个窗口不同人员售药，但取药人数一多导致拿错药物，后果将不堪设想。对于医疗事故中所用的药品或特殊药品不知去向，难以查到经由谁手办理，到谁手中？晓网科技决定采用最新型无线网络的技术，研发出“智能药篮子”的药房管理系统，让医院药房药品管理更便捷，快速，准确。

二、系统框架

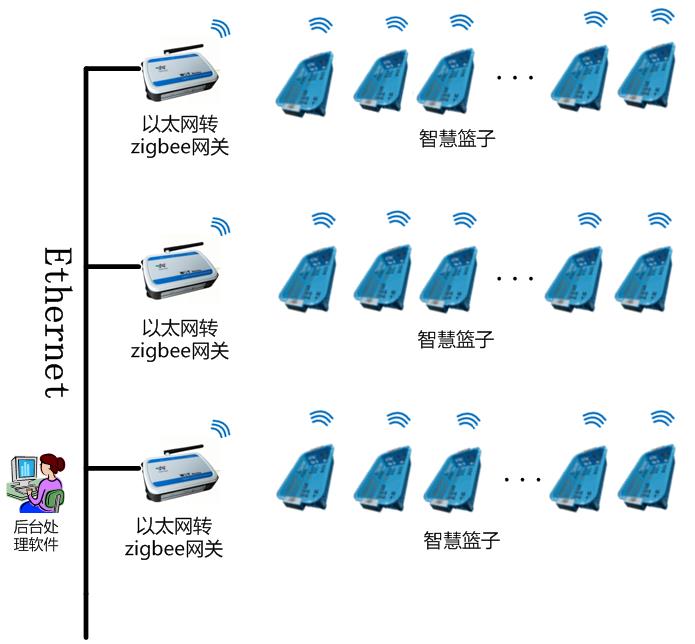

      如图所示，整个系统框架由“智慧药篮子”和以太网转zigbee网关三部分组成，PC端上位机发送指令到以太网转zigbee网关，网关进行协议转换，转换为zigbee信号，无线发送给智慧篮子，控制智慧篮子开灯或者关灯、闪烁等指令。

三、系统组成

1. 智能药篮子

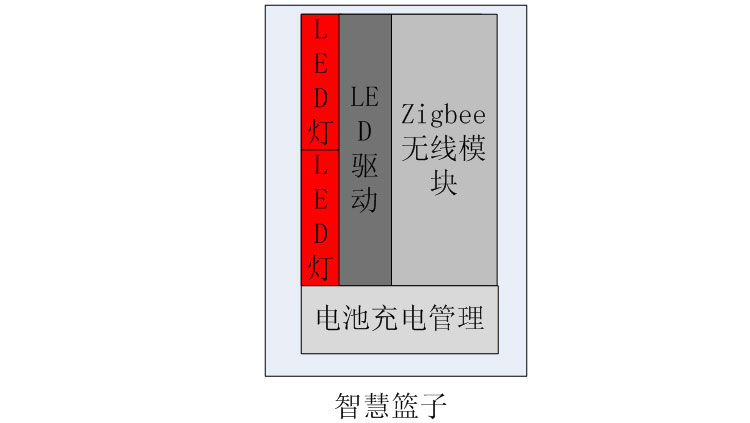

      智慧药篮子的内部结构如图所示，由广州晓网科技定制产品，集成双色LED灯，LED灯驱动电路，Zigbee无线通信模块和内置锂电池充电管理单元。

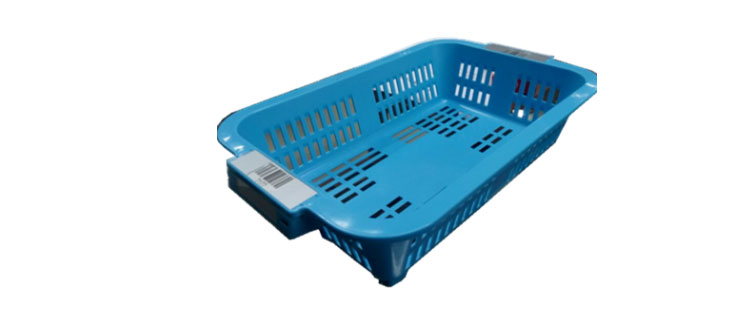

    当ZigBee模块收到PC端发送过来的指令时，将驱动LED闪烁，提示病人可以来取药了，药篮子上的亮灯屏位置持续闪烁绿灯5秒，电子药篮以亮灯屏位置每隔4秒闪烁红灯0.7秒来显示电池低电量时提醒（可按医院要求修改），外置的USB接口可以对电池进行充电，产品的内置锂电池充电管理单元可以防止短路和过冲等问题，药篮子外观如下：

2.以太网转Zigbee网关

      以太网转Zigbee网关的作用是实现zigbee信号和互联网信号的相互转换，通过TCP/UDP方式开发，无缝的接入计算机。此类设备也是晓网电子的标准产品，无需再次开发。

■   型号：ZigBee转以太网网关WGT2422Z-E

■   ZigBee无线传输速率：250Kbps、500Kbps 和 1Mbps 可选；
■   发送功率：-50dBm ~ +22dBm 可选；
■   射频特性：输出功率：+22dBm，接收灵敏度：-106dBm，链路预算：128dBm
■   以太网接口：RJ45,10/100M自适应；
■   接口保护等级：内建2kV浪涌保护；
■   支持协议：ETHERNET、ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、DNS
