远距离超高频标签读头模块RF100

1.配置软件常见问题

1.1 配置软件串口识别不出来？

1.2 配置软件的串口如何选择？

1.3 MemBank里的User、EPC、RFU、TID是什么意思，要怎么选择？

1.4 配置软件怎么进行写操作？

1.5 配置软件测试时读不到标签是什么原因？

1.6 在配置软件中，有不同的区域选择，用哪个区域测试最好？

1.7 怎么用配置软件测试天线信号强度，怎么看测试出的数据？

2.RF100硬件常见问题

2.1 RF100转接板如何安装？

2.2 评估底板在使用测试软件测试时总开关为什么要拨动两下？

2.3 RF100模块支持标签防碰撞吗？

2.4 什么情况下会影响模块的读距？

2.5 模块是用的什么芯片？是原装芯片还是优化过的芯片呢？

3.RF100 模块常见问题

3.1 打开软件总是显示“Connect Reader Failed，PleaseCheck if Firware Downloaded“ 是什么原因？

3.2 通电之后 RF100模块灯不亮是什么情况？

3.3 RF100模块的配置信息哪些是可修改的？

4.RF100模块环境位置放置常见问题？

4.1 RF100 模块能不能放在地面上测试？会有什么影响？

4.2 RF100模块天线跟天线之间如何放着，才能达到更好的通信效果？

4.3 天线的辐射范围是怎么样的？会有盲区吗？

1.       配置软件常见问题

1.1      配置软件串口识别不出来？

答：遇到这种情况，要检查以下三个问题：

驱动问题：查看计算机中的设备管理器，是否有显示串口号，是否成功安装 USB BridgeSetup_CA驱动。

电脑系统问题：配置软件跟电脑某些系统互不兼容，识别不出串口号，可以直接在串口窗口手打串口号进去，再打开串口。或打开配置软件的属性，在兼容性窗口更改兼容  XP 系统运行，再重启。

连接问题：评估底板未连接好或未上电。

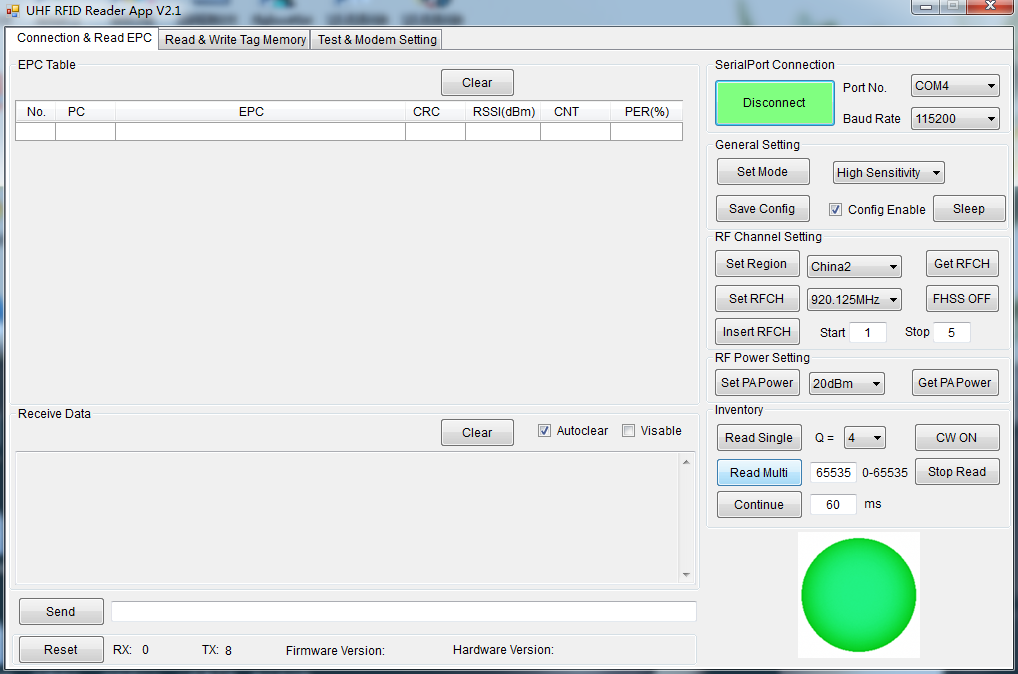

1.2      配置软件的串口如何选择？

答: 下载驱动后，打开计算机设备管理器，点击端口查看是否有Silicon Labs CP 2102x USB to UART  Bridge（COM x），如有表示驱动已安装好，串口可使用；若没有可找后续技术咨询；详情见RFID_Reader_GUI_V2.1操作指南。

1.3      MemBank里的User、EPC、RFU、TID是什么意思，要怎么选择？

答：四个区域的含义如下：

User 区（可读可写）该存贮区用于存贮用户自定义的数据。用户可以对该存贮区进行 改、写操作。

EPC 为识别标签对象的电子产品码。EPC 存储在以 20H 存储地址开始的 EPC 存储 器内， MSB 优先。用于存贮本电子标签的 EPC 号，该 EPC 号的长度在以上 PC 值中来指 定 ， 每类电子 标签(不同厂商或不同型号)的 EPC 号长度可能会不同。 用户通过读该存 贮器内容命令读取 EPC 号。

RFU 区（可读可写），也叫 Reserve 区，中文名称保留内存，为电子标签存贮密码（口 令）的部份。

TID 区（只可读）该存贮体是指电子标签的产品类识别号，每个生产厂商的 TID 号都 会不同。用户可以 在该存贮区中存贮其自身的产品分类数据及产品供应商的信息。

客户可按自己的需求选择存储区。

1.4      配置软件怎么进行写操作？

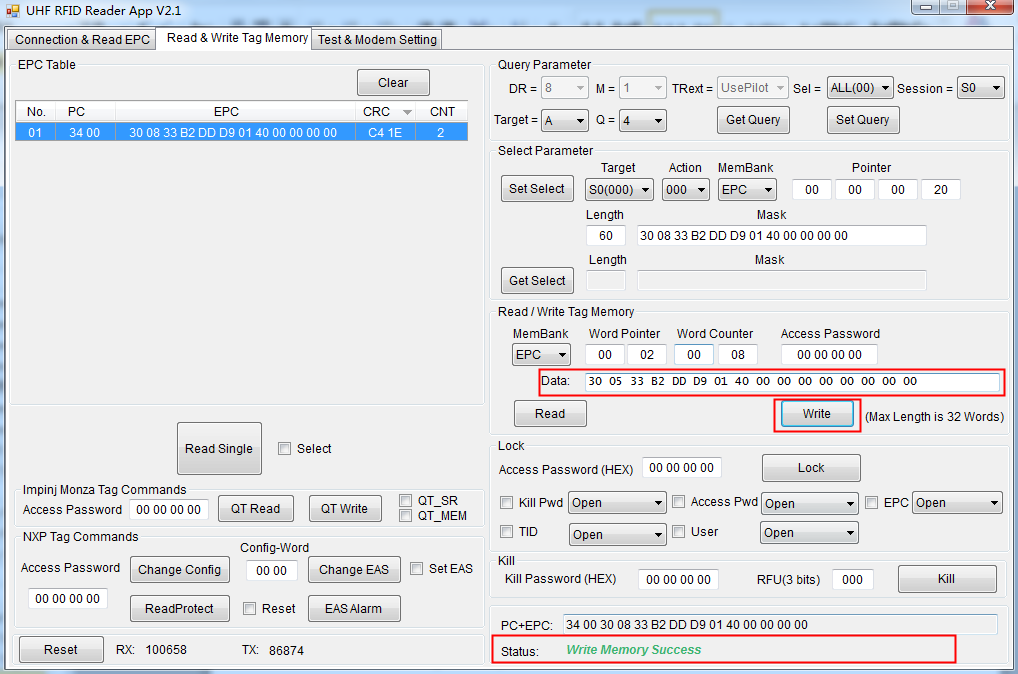

答：点击测试软件中的Read &Write Tag Memory，选择要进行写操作的标签，输入想要写入的EPC，点击 Write，若写入成功会在下方出现 Write Memory Success 绿色字样，如下图所示：

1.5      配置软件测试时读不到标签是什么原因？

答：RFID_Reader_GUI_V2.1是RF100的配套软件，RF100是超高频模块，只可以读取超高频标签，所以测试软件只支持ISO18000-6C/EPC Gen2 协议测试超高频标签。

1.6      在配置软件中，有不同的区域选择，用哪个区域测试最好？

答：一般选择US区测试效果会更好，US区域可以接收到的频点比其他区域接收到的频点多，测试效果也会更好。

1.7      怎么用配置软件测试天线信号强度，怎么看测试出的数据？

答：选择设置区域US，点击Test&Modem Setting中的Scan Jammer就可以测试到天线信号强度；点击测出的数据，数值越低表示天线信号强度越强，反之则越弱，详情见RFID_Reader_GUI_V2.1操作指南。

2.       RF100硬件常见问题

2.1      RF100转接板如何安装？

答：RF100转接板的天线接头对应电容，如下图所示：

2.2      评估底板在使用测试软件测试时总开关为什么要拨动两下？

答：评估底板在使用测试软件测试时总开关拨动一下是电源开关，是在电池供电的情况下使用电源；拨动两下是USB电源开关，是在USB数据线供电的情况下使用。

2.3      RF100模块支持标签防碰撞吗？

答：RF100模块内含防碰撞算法，是标准制，一般不含有防碰撞的模块只能读到5张及以下。

2.4      什么情况下会影响模块的读距？

答：金属、水会对模块的读距有影响，尽量不要在靠近金属和水的地方进行测试。

2.5      模块是用的什么芯片？是原装芯片还是优化过的芯片呢？

答：模块是国产芯片，是经过底层驱动优化后的芯片，性能也会比原装芯片好。

3.       RF100 模块常见问题

3.1      打开软件总是显示“Connect Reader Failed，PleaseCheck if Firware Downloaded“ 是什么原因？

答：模块未上电；串口未选择正确；模块位置安装错误。

3.2      通电之后 RF100模块灯不亮是什么情况？

答：通电之后 RF100模块灯不亮应先检查是否上电，是否安装正确，若没有以上原因，可咨询后续技术支持。

3.3      RF100模块的配置信息哪些是可修改的？

答：配置信息可以在配套的测试软件中修改，可修改的配置信息如下：可设置区域频段，如：China2、China1、US、Europe、Korea；可设置扫频FHSS ON；可设置具体频段，如920.125MHZ；可设置模块输出功率，如26dBm、20dBm、18.5dBm等；详情见RFID_Reader_GUI_V2.1操作指南。

4.       RF100模块环境位置放置常见问题？

4.1      RF100 模块能不能放在地面上测试？会有什么影响？

答：模块放在地面上测试会对读距有一定影响，会大大缩短读距。

4.2      RF100模块天线跟天线之间如何放着，才能达到更好的通信效果？

答：天线焊点处应朝上或朝右，朝上或朝右会比朝下读距远且稳定。

4.3      天线的辐射范围是怎么样的？会有盲区吗？

答：天线的辐射范围详情可见天线波瓣图；天线会有盲区的，每个天线的盲区都是不一样的，可能是天线两边，也可能是天线背面。
