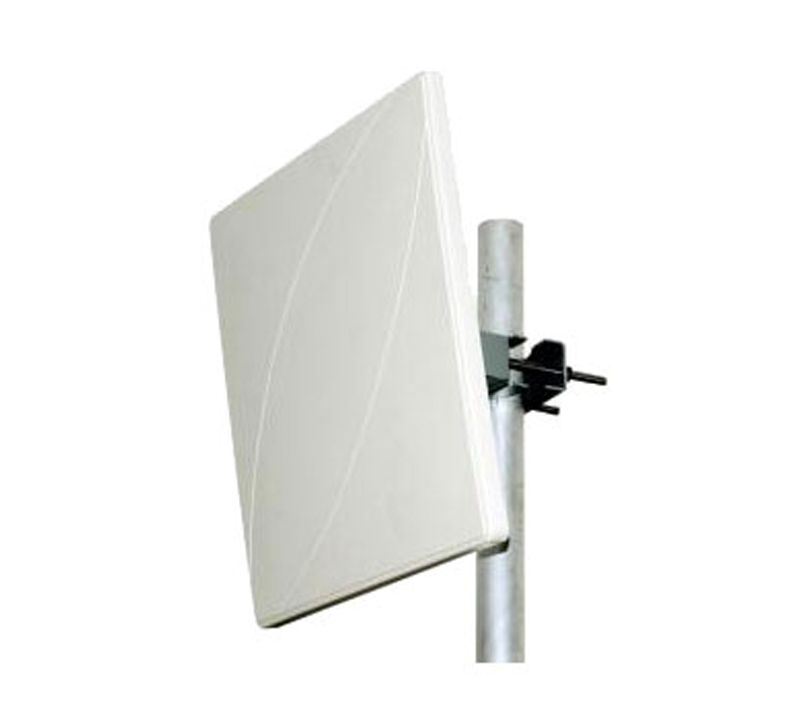

2.4Ghz定向天线是专门针对ZigBee无线通讯使用，定向天线意味着使用时，具有明显的指向性。室内应用天线增益有12dbi、14dbi、16dbi三种规格，需要注意到是，天线增益不是越大越好，增益越大，传输距离越远，辐射面角度越窄，意味着需要更多的调整倾斜度。
标签: ZigBee定向天线
| 型号Model： | CSA-2400BP120d12 |
| 频率范围Frequency range-MHz： | 2438~2500 |
| 带宽Bandwidth-MHz： | 100 |
| 增益Gain-dBi： | 12、14、16 |
| 电压驻波比VSWR： | ≤1.5 |
| 标称阻抗Nominal impedance-Ω： | 50 |
| 极化方式Polarization： | 垂直Vertical |
| 最大功率Maximum power-W： | 100 |
| 重量Weight-g： | 3（12dbi）6（14、16dbi） |
| 接头型号Connector： | N座 N male |
| 水平面波瓣宽度Horizontal Beamwidth-°： | 120（12dbi） 120（14dbi） 90（16dbi） |
| 垂直面波瓣宽度Vertical Beamwidth-°： | 15（12dbi） 7（14dbi） 7（16dbi） |
| 前后比F/B Ratio-dB： | ≧25 |
| 抗风强度Rated Wind Velocity-m/s： | 60 |
| 支撑杆直径Mounting Mast Diameter-mm： | Ф35~50 |
-
