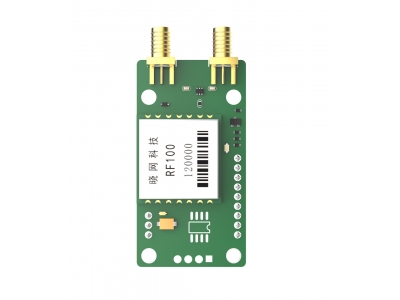

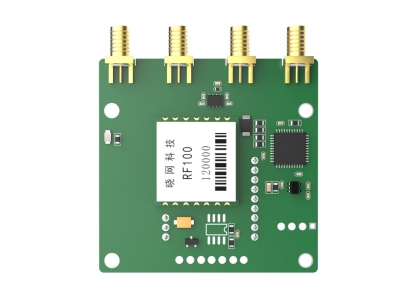

RF100Z-2A/RF100Z-4A是晓网科技推出的915MHz多通道超高频RFID模块，具有双通道和四通道天线接口，产品采用直插THT封装，支持TTL/RS485串口通讯，射频读卡支持ISO18000-6C协议，简单指令即可实现超高频标签的读取，产品具备26dbm的输出，可实现最远20米的读取范围，是超高频手持机，桌面发卡器、桌面读卡器产品开发的极佳选择。
直插THT封装，Plug-and-Play即插即用
不需要设计底板，杜邦线连接到已有的串口上，即可测试使用
支持TTL/RS485通讯方式
易用设计
三线连接，一条命令即可读取
两种天线安装方式
集成天线接口（SMA和U.FL）设计，无需懂射频设计即可使用超高频RFID
读卡距离远
小型陶瓷天线稳定识别距离2-3米
大型圆极化平板天线> 10米
模块支持串联读卡，更大感知范围
支持485地址写入，可以通过RS485线缆将模块串联起来，实现单总线大面积读卡，更适合新零售等应用
支持多个国家地区制式
支持国家及地区：US, Canada and other regions、Europe and other regions 、Mainland China、Japan、Korea、Malaysia、Taiwan
推动超高频技术应用的RFID模块
打包模组、全面简化设计
极高的性价比，让更多领域用得起超高频RFID
晓网科技 专业物联网基础平台供应商
广州晓网电子科技有限公司（简称晓网科技）成立于2011年，位于广州番禺清华科技园，是一家集研发、销售、方案设计为一体的高新技术企业。
晓网科技打造的物联网基础平台晓网云，打通物联网传输层，实现ZigBee、Wi-Fi、Ethenet、 2G/3G/4G、TTL、RS232、RS485、USB等协议接口数据互通，可进行各种无线数据的采集、传输、监控，广泛应用于智能照明（含道路照明，商业照明，农业照明）、工厂自动化数据采集、温湿度监控、RFID人员物资定位等领域。
在智能制造国家战略背景下，我们的目标是：通过为客户企业注入物联网技术，提升生产管理效率，帮助客户实现企业的科技跃迁。
标签: UHF超高频模块，小体积低功耗RFID读写器模块，仓储管理小型低功耗RFID读写器模块
| 品牌： | 晓网科技 |
| 电压范围： | 4.8~5V |
| 射频输出功率： | 15~26dBm |
| 天线接口： | SMA 或 U.FL |
| 读取距离： | 10 米@8dbi 天线 |
| 功耗： | 发送峰值电流 300mA， 深度睡眠 300uA |
| 通道数： | 单通道，双通道，四通道 |
| 数字接口： | TTL UART 或 RS485 |
| 关闭电流： | <10uA |
| 模块尺寸： | RF100Z：20×23mm、RF100Z-2A：27.3×54.64mm、RF100Z-4A：55×54mm、RF100Z-8A：112*54mm |
| 存储温度： | -40℃至+105℃ |
| 工作温度： | -40℃至+85℃ |
1.配置软件常见问题
1.1配置软件串口识别不出来？
1.2配置软件的串口如何选择？
1.3MemBank里的User、EPC、RFU、TID是什么意思，要怎么选择？2
1.4配置软件怎么进行写操作？
1.5配置软件测试时读不到标签是什么原因？
1.6在配置软件中，有不同的区域选择，用哪个区域测试最好？
1.7怎么用配置软件测试天线信号强度，怎么看测试出的数据？
2.UHF RFID产品环境位置放置常见问题？
2.1RFID产品能不能放在地面上测试？会有什么影响？
2.2RFID产品天线跟天线之间如何放着，才能达到更好的通信效果？
2.3天线的辐射范围是怎么样的？会有盲区吗？
1.配置软件常见问题
1.1配置软件串口识别不出来？
答：遇到这种情况，要检查以下三个问题：
驱动问题：查看计算机中的设备管理器，是否有显示串口号，是否成功安装 USB BridgeSetup_CA驱动。
电脑系统问题：配置软件跟电脑某些系统互不兼容，识别不出串口号，可以直接在串口窗口手打串口号进去，再打开串口。或打开配置软件的属性，在兼容性窗口更改兼容 XP 系统运行，再重启。
连接问题：评估底板未连接好或未上电。
1.2配置软件的串口如何选择？
答: 下载驱动后，打开计算机设备管理器，点击端口查看是否有Silicon Labs CP 2102x USB to UART Bridge（COM x），如有表示驱动已安装好，串口可使用；若没有可找后续技术咨询；详情见RFID_Reader_GUI_V2.1操作指南。
1.3MemBank里的User、EPC、RFU、TID是什么意思，要怎么选择？
答：四个区域的含义如下：
User 区（可读可写）该存贮区用于存贮用户自定义的数据。用户可以对该存贮区进行 改、写操作。
EPC 为识别标签对象的电子产品码。EPC 存储在以 20H 存储地址开始的 EPC 存储 器内， MSB 优先。用于存贮本电子标签的 EPC 号，该 EPC 号的长度在以上 PC 值中来指 定 ， 每类电子 标签(不同厂商或不同型号)的 EPC 号长度可能会不同。 用户通过读该存 贮器内容命令读取 EPC 号。
RFU 区（可读可写），也叫 Reserve 区，中文名称保留内存，为电子标签存贮密码（口 令）的部份。
TID 区（只可读）该存贮体是指电子标签的产品类识别号，每个生产厂商的 TID 号都 会不同。用户可以 在该存贮区中存贮其自身的产品分类数据及产品供应商的信息。
客户可按自己的需求选择存储区。
1.4配置软件怎么进行写操作？
答：点击测试软件中的Read &Write Tag Memory，选择要进行写操作的标签，输入想要写入的EPC，点击 Write，若写入成功会在下方出现 Write Memory Success 绿色字样，如下图所示：
1.5配置软件测试时读不到标签是什么原因？
答：RFID_Reader_GUI_V2.1是RF100的配套软件，RF100是超高频模块，只可以读取超高频标签，所以测试软件只支持ISO18000-6C/EPC Gen2 协议测试超高频标签。
1.6在配置软件中，有不同的区域选择，用哪个区域测试最好？
答：一般选择US区测试效果会更好，US区域可以接收到的频点比其他区域接收到的频点多，测试效果也会更好。
1.7怎么用配置软件测试天线信号强度，怎么看测试出的数据？
答：选择设置区域US，点击Test&Modem Setting中的Scan Jammer就可以测试到天线信号强度；点击测出的数据，数值越低表示天线信号强度越强，反之则越弱，详情见RFID_Reader_GUI_V2.1操作指南。
2.UHF RFID产品环境位置放置常见问题？
2.1RFID产品能不能放在地面上测试？会有什么影响？
答：模块放在地面上测试会对读距有一定影响，会大大缩短读距。
2.2RFID产品天线跟天线之间如何放着，才能达到更好的通信效果？
答：天线焊点处应朝上或朝右，朝上或朝右会比朝下读距远且稳定。
2.3天线的辐射范围是怎么样的？会有盲区吗？
答：天线的辐射范围详情可见天线波瓣图；天线会有盲区的，每个天线的盲区都是不一样的，可能是天线两边，也可能是天线背面。
